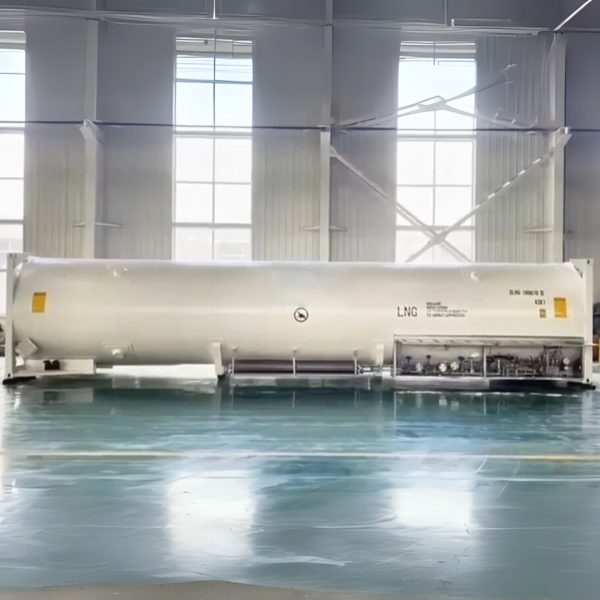

ISO CONTENEDOR

🛠 Características Técnicas Principales

• Capacidad nominal: 45700 L / 12070 US gal

• Tipo: T75 UN Portable Tank

• Certificaciones: RID/ADR, IMDG, ASME VIII DIV 1-2021, TIR/UIC, CSC, TC, CFR49 (US DOT)

• Dimensiones del marco:

  • Longitud: 12192 mm (40 ft)

  • Ancho: 2438 mm (8 ft)

  • Altura: 2591 mm (8 ft 6 in)

  • Peso máximo bruto: 36000 kg

  • Tara aprox.: 23080 kg

• Dimensiones del tanque interior:

  • Diámetro: 2245 mm

  • Largo útil: 10715 mm

  • Espesor nominal cáscara: 22 mm

  • Espesor nominal cabezales: 24 mm

---

🌡 Presión y Temperatura

• Tanque interior:

  • Temp. de diseño: -196°C / -352.8°F

  • Presión máx. operativa: 24 bar / 350 psig

  • Presión de prueba neumática: 24 bar / 350 psig

• Chaqueta exterior:

  • Rango temp.: -40°C a +50°C / -40°F a 122°F

  • Presión diseño: -1.03 bar / -14.5 psig

---

⚙ Materiales de Construcción

• Marco: Q345-D

• Cáscara interna y cabezales: SA-240M304

• Cáscara externa y cabezales: Q345R

---

🧪 Inspección y Pruebas

• Inspección no destructiva (NDE)

• Prueba de fugas a 10 bar

• Entrega en condición de purga de nitrógeno (O₂ residual <0.5%, presión 0.5 bar)

• Certificado y aprobado por inspector autorizado (BV)

---

🧩 Aislamiento

• Tipo: Aislamiento multicapa alto vacío

• Material: Aluminio

• Grado de vacío: 0.08 Pa

• Tasa de evaporación estática: 0.23% (LIN)

---

🔩 Válvulas y Accesorios

• 4 válvulas de seguridad Herose DAH-15 (26.4 bar)

• 1 manómetro de presión (0–4.0 MPa, grado 4.0)

• 1 indicador de nivel líquido (0–2.0 m H₂O, grado 2.5)

• Document holder PVC resistente al agua

• Placas de identificación en acero inoxidable (2 juegos)

• Armario de válvulas en acero con puerta inox

• 5 bafles internos para control de oleaje

---

🎨 Acabado

• Superficie interna: limpia y desengrasada, soldaduras decapadas

• Chaqueta externa: granallado SA 2-1/2, pintura blanca 120 micras DFT

• Accesorios: limpiados antes de montaje

---

✅ Pruebas y Homologaciones

• Diseño aprobado según ASME VIII DIV 1, RID/ADR

• Prueba de apilamiento: 86400 kg por poste (aprobado hasta 192000 kg)

• Cumple regulaciones y certificaciones internacionales:

  • UN, IMDG (T75), RID/ADR (T75), TIR, CSC, UIC, TC Impact Approved, CFR49
