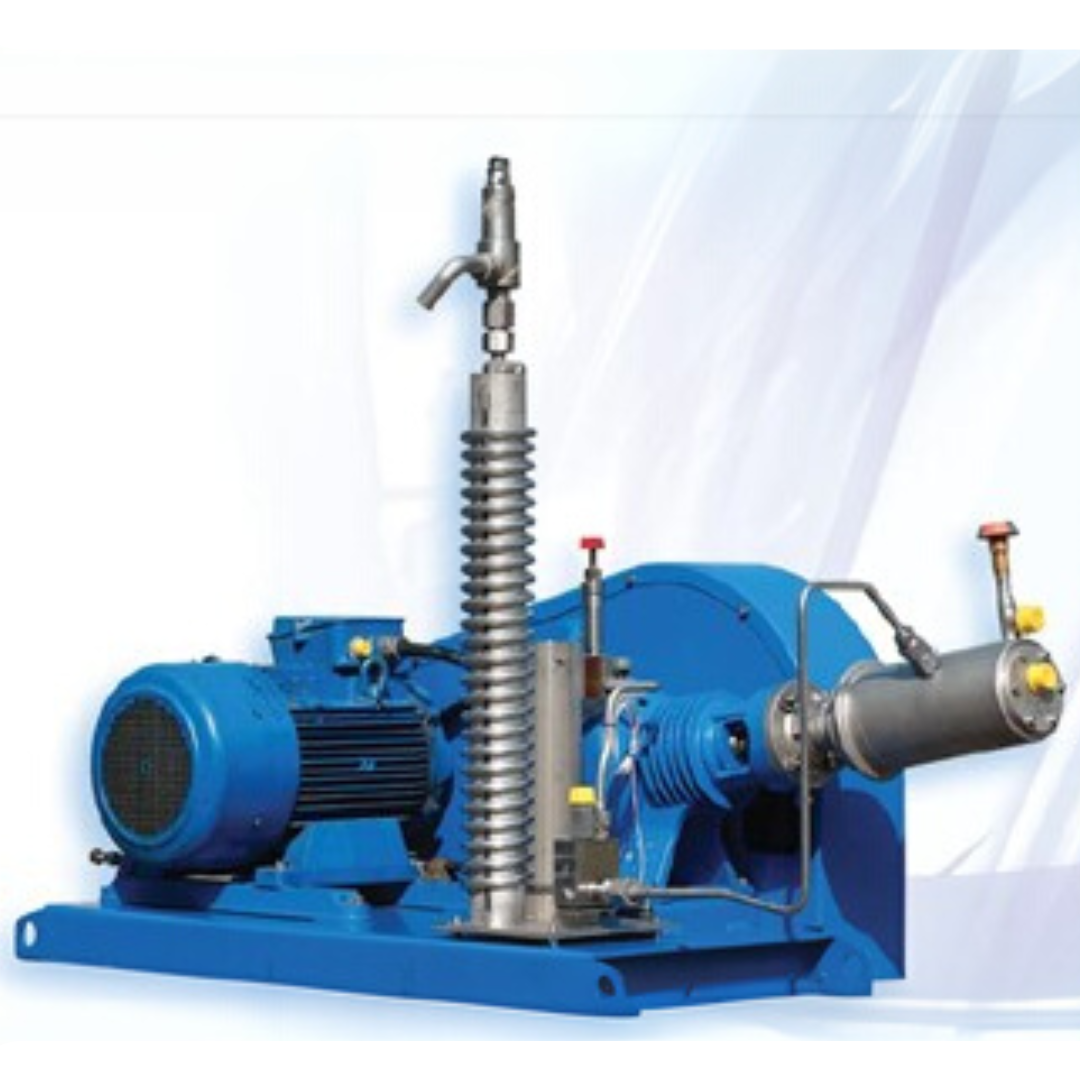

MRP Modular Reciprocating Pump LOX/LIN/LAR/LNG/LH2
🔧 Especificaciones Técnicas
Certificaciones y normas:
RID/ADR, IMDG, ASME VIII DIV 1-2021
TIR/UIC, CSC, TC, US DOT (CFR49)
Tipo: T75 UN Portable Tank
Estructura: ISO 1496/3 1995
Esquinas: ISO 1161
Código de tamaño/tipo: 42K7
Capacidad nominal:
45700 L / 12070 US gal
Dimensiones del marco:
Longitud: 12192 mm (40 ft)
Ancho: 2438 mm (8 ft)
Altura: 2591 mm (8 ft 6 in)
Peso máximo bruto: 36000 kg
Tara aproximada: 23080 kg
Dimensiones del tanque:
Diámetro interno: 2245 mm
Largo: 10715 mm
Espesor nominal cáscara: 22 mm
Espesor nominal cabezales: 24 mm
Sin margen de corrosión
Chaqueta externa:
Diámetro interno: 2415 mm
Largo: 11125 mm
Espesor cáscara: 4 mm
Espesor cabezales: 7 mm
🌡 Presión y temperatura
Tanque interior:
Temp. diseño: -196°C / -352.8°F
Presión máx.: 24 bar / 350 psig
Prueba neumática: 24 bar / 350 psig
Chaqueta externa:
Temp.: -40 a +50°C / -40 a 122°F
Presión diseño: -1.03 bar / -14.5 psig
🛠 Materiales
Marco, placas, perfiles: Q345-D
Cáscara y cabezales internos: SA-240M304
Cáscara y cabezales externos: Q345R
🧪 Pruebas e inspección
Inspección no destructiva (NDE)
Sin tratamiento térmico post-soldadura
Prueba de fugas a 10 bar
Entrega en condición de purga de nitrógeno (O₂ <0.5%, presión 0.5 bar)
🧩 Aislamiento
Tipo: Aislamiento multicapa alto vacío
Material: Aluminio
Vacío sellado: 0.08 Pa
Evaporación estática: 0.23% (LIN)
🔩 Válvulas y accesorios
4 válvulas de seguridad Herose DAH-15 (26.4 bar)
1 manómetro (0–4.0 MPa, grado 4.0)
1 medidor de nivel líquido (0–2.0 m H₂O, grado 2.5)
Porta documentos PVC resistente al agua
Placas identificativas acero inoxidable (2 juegos)
Armario de válvulas en acero con puerta inox
5 bafles internos para control de oleaje
🎨 Acabado y pintura
Interior: limpieza, desengrasado, soldaduras decapadas
Chaqueta externa: granallado SA 2-1/2, pintura blanca 120 micras DFT
Fittings: limpieza antes de instalación
✅ Homologaciones
Diseño aprobado según ASME VIII DIV 1, RID/ADR
Prueba de apilamiento: 86400 kg/poste, aprobado para 192000 kg
Cumple regulaciones:
UN, IMDG (T75), RID/ADR (T75), TIR, CSC, UIC, TC Impact Approved, CFR49
