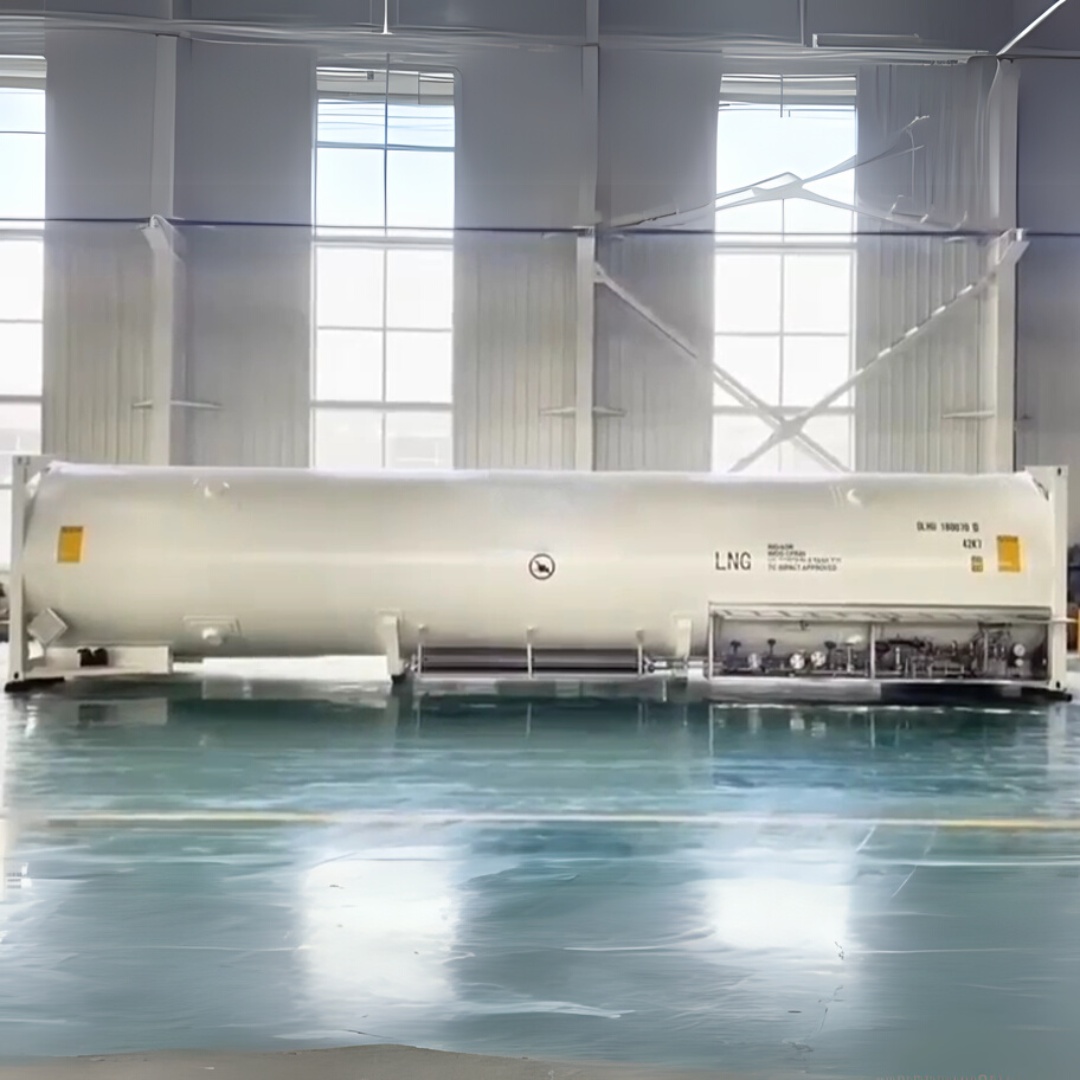

ISO CONTENEDOR
🛠 Características Técnicas Principales
Capacidad nominal: 45700 L / 12070 US gal
Tipo: T75 UN Portable Tank
Certificaciones: RID/ADR, IMDG, ASME VIII DIV 1-2021, TIR/UIC, CSC, TC, CFR49 (US DOT)
Dimensiones del marco:
Longitud: 12192 mm (40 ft)
Ancho: 2438 mm (8 ft)
Altura: 2591 mm (8 ft 6 in)
Peso máximo bruto: 36000 kg
Tara aprox.: 23080 kg
Dimensiones del tanque interior:
Diámetro: 2245 mm
Largo útil: 10715 mm
Espesor nominal cáscara: 22 mm
Espesor nominal cabezales: 24 mm
🌡 Presión y Temperatura
Tanque interior:
Temp. de diseño: -196°C / -352.8°F
Presión máx. operativa: 24 bar / 350 psig
Presión de prueba neumática: 24 bar / 350 psig
Chaqueta exterior:
Rango temp.: -40°C a +50°C / -40°F a 122°F
Presión diseño: -1.03 bar / -14.5 psig
⚙ Materiales de Construcción
Marco: Q345-D
Cáscara interna y cabezales: SA-240M304
Cáscara externa y cabezales: Q345R
🧪 Inspección y Pruebas
Inspección no destructiva (NDE)
Prueba de fugas a 10 bar
Entrega en condición de purga de nitrógeno (O₂ residual <0.5%, presión 0.5 bar)
Certificado y aprobado por inspector autorizado (BV)
🧩 Aislamiento
Tipo: Aislamiento multicapa alto vacío
Material: Aluminio
Grado de vacío: 0.08 Pa
Tasa de evaporación estática: 0.23% (LIN)
🔩 Válvulas y Accesorios
4 válvulas de seguridad Herose DAH-15 (26.4 bar)
1 manómetro de presión (0–4.0 MPa, grado 4.0)
1 indicador de nivel líquido (0–2.0 m H₂O, grado 2.5)
Document holder PVC resistente al agua
Placas de identificación en acero inoxidable (2 juegos)
Armario de válvulas en acero con puerta inox
5 bafles internos para control de oleaje
🎨 Acabado
Superficie interna: limpia y desengrasada, soldaduras decapadas
Chaqueta externa: granallado SA 2-1/2, pintura blanca 120 micras DFT
Accesorios: limpiados antes de montaje
✅ Pruebas y Homologaciones
Diseño aprobado según ASME VIII DIV 1, RID/ADR
Prueba de apilamiento: 86400 kg por poste (aprobado hasta 192000 kg)
Cumple regulaciones y certificaciones internacionales:
UN, IMDG (T75), RID/ADR (T75), TIR, CSC, UIC, TC Impact Approved, CFR49
